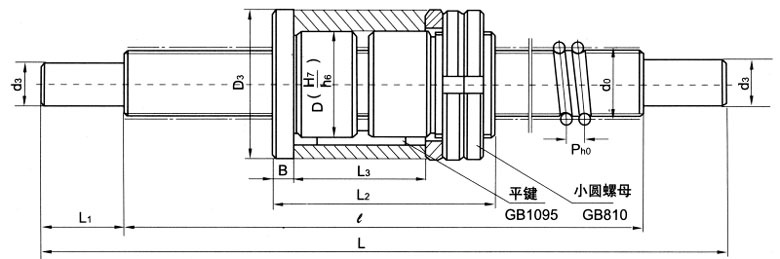

FFL、FLL型滚珠丝杠副尺寸系列 |
|
|
|
序
|
规格
|
L1
|
d3
|
D
|
D3
|
B
|
L2
|
L3
|
平键尺寸
|
小圆螺母
|
荷定载荷(KN)
|
号 |
L×e |
|
|
|
|
|
|
|
GB1095 |
GB810 |
动载荷Ca |
静载荷Coa |
1 |
1202 |
- |
- |
21 |
28 |
5 |
51 |
35 |
4×4×20 |
M20×1 |
2.4 |
5.6 |
2 |
2003 |
- |
- |
30 |
42 |
6 |
74 |
47 |
4×4×28 |
M30×1.5 |
4.0 |
8.9 |
3 |
2004 |
25 |
14 |
30 |
42 |
6 |
73 |
45 |
4×4×30 |
M30×1.5 |
4.9 |
11.1 |
4 |
2004 |
25 |
14 |
30 |
42 |
6 |
73 |
45 |
4×4×30 |
M30×1.5 |
4.9 |
11.1 |
5 |
2004 |
25 |
14 |
30 |
42 |
6 |
73 |
45 |
4×4×30 |
M30×1.5 |
4.9 |
11.1 |
6 |
2004 |
50 |
17 |
30 |
42 |
6 |
73 |
45 |
4×4×30 |
M30×1.5 |
4.9 |
11.1 |
7 |
2004 |
50 |
17 |
30 |
42 |
6 |
73 |
45 |
4×4×30 |
M30×1.5 |
4.9 |
11.1 |
8 |
1605 |
- |
- |
30 |
42 |
8 |
94 |
65 |
4×4×28 |
M30×1.5 |
6.9 |
14.5 |
9 |
2005 |
- |
- |
30 |
42 |
8 |
84 |
55 |
4×4×28 |
M30×1.5 |
7.4 |
15.6 |
10 |
2505 |
- |
- |
40 |
55 |
8 |
94 |
64 |
6×6×40 |
M40×1.5 |
8.4 |
17.08 |
11 |
3205 |
- |
- |
50 |
72 |
11.5 |
117 |
77 |
6×6×50 |
M50×2 |
9.5 |
24.6 |
12 |
4005 |
- |
- |
60 |
80 |
12 |
124 |
84 |
6×6×50 |
M60×2 |
10.4 |
32.8 |
13 |
2506 |
25 |
17 |
45 |
62 |
8 |
95 |
66 |
6×6×50 |
M45×1.5 |
10.4 |
22.2 |
14 |
2506 |
30 |
17 |
45 |
62 |
8 |
95 |
66 |
6×6×50 |
M45×1.5 |
10.4 |
22.2 |
15 |
3206 |
30 |
20 |
50 |
72 |
11.5 |
130 |
92 |
6×6×60 |
M50×2 |
12.0 |
27.4 |
16 |
4006 |
35 |
25 |
60 |
80 |
10 |
122 |
82 |
6×6×55 |
M60×2 |
13.2 |
37.4 |
17 |
4006 |
35 |
25 |
60 |
80 |
10 |
122 |
82 |
6×6×55 |
M60×2 |
13.2 |
37.4 |
18 |
4006 |
35 |
25 |
60 |
80 |
10 |
122 |
82 |
6×6×55 |
M60×2 |
13.2 |
37.4 |
19 |
4012 |
35 |
25 |
65 |
80 |
12 |
176 |
135 |
6×6×100 |
M64×2 |
28.3 |
63.5 |
20 |
4012 |
35 |
25 |
65 |
80 |
12 |
176 |
135 |
6×6×100 |
M64×2 |
28.3 |
63.5 |
21 |
4012 |
35 |
25 |
65 |
80 |
12 |
176 |
135 |
6×6×100 |
M64×2 |
28.3 |
63.5 |
|
注:上表所列丝杠长度(L×e)及轴头尺寸(L1×d3)为本公司配套数控车床定型产品,如配套其他机床,亦可另行设计确定。 |
|
|
